電纜橋架在什么時候需要設置蓋板？
本文匯總電纜橋架何處需設置蓋板的要求。

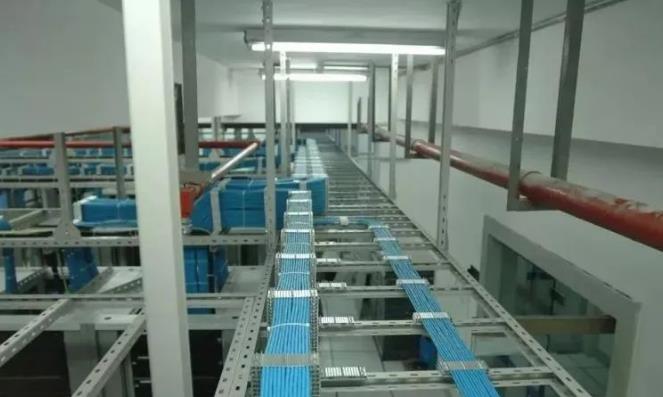

#1相關規范
1、《電力工程電纜設計標準》GB50217-2018
2、《民用建筑電氣設計標準》GB51348-2019
3、《石油化工裝置電力設計規范》SH3038-2017
4、《電纜橋架安裝》22D701-3
#2相關規范的規定
1、《電力工程電纜設計標準》GB50217-2018
6.2.7電纜橋架型式選擇應符合下列規定：
1需屏蔽外部的電氣干擾時，應選用無孔金屬托盤加實體蓋板；
2在易燃粉塵場所，宜選用梯架，每一層橋架應設置實體蓋板；
3高溫、腐蝕性液體或油的濺落等需防護場所，宜選用有孔托盤，每一層橋架應設置實體蓋板；
4需因地制宜組裝時，可選用組裝式托盤；
5除本條第1款～第4款規定的情況外，宜選用梯架。
2、《民用建筑電氣設計標準》GB51348-2019
8.5.3電纜橋架水平敷設時，底邊距地高度不宜低于2.2m。除敷設在配電間或豎井內，垂直敷設的線路1.8m以下應加防護措施。（蓋板屬于防護措施）
8.5.6當兩組或兩組以上電纜橋架在同一高度平行敷設時，各相鄰電纜橋架間應預留維護、檢修距離，且不宜小于0.2m。
3、《石油化工裝置電力設計規范》SH3038-2017
8.3.3電纜架空敷設應符合下列要求
b)電纜架空敷設時，可采用電纜支架、電纜橋架（梯架、托盤、槽盒）、隧道及鋼索懸掛等方式；
d)架空敷設的電纜應采取防日光直曬、機械損傷和化學液體濺滴的措施；（起碼頂層橋架應加蓋板）
f)無鎧裝的電纜架空敷設時，水平敷設距地面低于2.5m和垂直敷設距地面低于1.8m部分，應有防機械損傷的措施，但明敷于電氣專用房間內除外；
g)當采用無鎧裝電纜饋電給電動機時，從電纜保護鋼管末端至電動機接線盒部分的電纜，宜穿撓性保護管保護；
4、《電纜橋架安裝》22D701-3
編制說明：
4.1.4在易積灰和其他需遮蓋的環境或戶外場所，電纜托盤、電纜梯架宜帶有蓋板；戶外無孔托盤應設排水孔。
4.2.1電纜橋架水平敷設時，底邊距地面高度不宜低于2.2m。除敷設在配電間或豎井內，垂直敷設的線路1.8m以下應加防護措施。
#3小結
1、采用梯架，主要是考慮其散熱性好，比較適合電力電纜。從此角度考慮，不設置蓋板，是有利于散熱的。
2、設置蓋板主要是從以下5個方面考慮：①電氣干擾、②粉塵、③高溫、腐蝕化學液體濺滴、④機械損傷、⑤日光直曬。
需屏蔽電氣干擾時，應選用無孔金屬托盤加實體蓋板；
易燃粉塵場所，每層橋架應設實體蓋板；易積灰場所，宜帶有蓋板；
應采取高溫、腐蝕防化學液體濺滴的措施。宜選用有空托盤，每一層應設實體蓋板；
應采取防機械損傷的措施。除敷設在配電間或豎井內，垂直敷設的線路1.8m以下應加防護措施。水平敷設太低時，也需要考慮。（民用2.2m，石化2.5m）
應采取防日光直曬的措施。（起碼頂層橋架應加蓋板）
3、以上總結的是必須設置蓋板的情況，其他情況加設蓋板，不算違規。
